Informazioni di Base.
Model No.
LMZ-0.5
Fase
Singolo
Condizioni di funzionamento
Interno
uso
Protezione, Misurazione
Modulo Winding
Singolo strato e tipo strettamente ferita
Isolante medio
Resina epossidica
Installazione
Tipo di estensione
Magnetico Struttura Circuit
Tipo monostadio
Principio Trasformazione Voltage
Tipo elettromagnetica
corrente nominale secondaria
5a o 1a
fattore di potenza
cosφ=0.8(ritardo)
frequenza nominale
50 hz o 60 hz
altitudine
non deve superare 1000 m.
Pacchetto di Trasporto
Export Box
Marchio
dgn
Origine
Repubblica Popolare Cinese
Codice SA
8504311000
Capacità di Produzione
100.000 pezzi/anno
Descrizione del Prodotto
La nostra fabbrica
Siamo produttori professionali di trasformatori di corrente, trasformatori di tensione, interruttori di circuito a vuoto/raddrizzatori, interruttori di isolamento, interruttore di esclusione fusibile a caduta, limitatori di illuminazione, armadi ad alta e bassa tensione, dispositivi di misurazione, trasformatori di distribuzione di potenza, ecc.
Generale
Questo tipo di trasformatore adotta una struttura di fusione integrale, è applicabile per sistemi di potenza con frequenza nominale di 50 Hz o 60 Hz e tensione nominale fino a e compreso 0,66 kV, utilizzati per la misurazione della corrente, la misurazione dell'energia elettrica, la protezione relè, ecc.
È conforme alla specifica tecnica Q/GDW1572-2014 standard di un trasformatore di corrente a bassa tensione per la misurazione.
Ambiente di utilizzo
Parametro tecnico
Il nostro cliente
I nostri clienti si trovano in tutto il mondo.
Rapporti di prova
Tutti i prodotti sono stati sottoposti a test e certificazioni professionali.

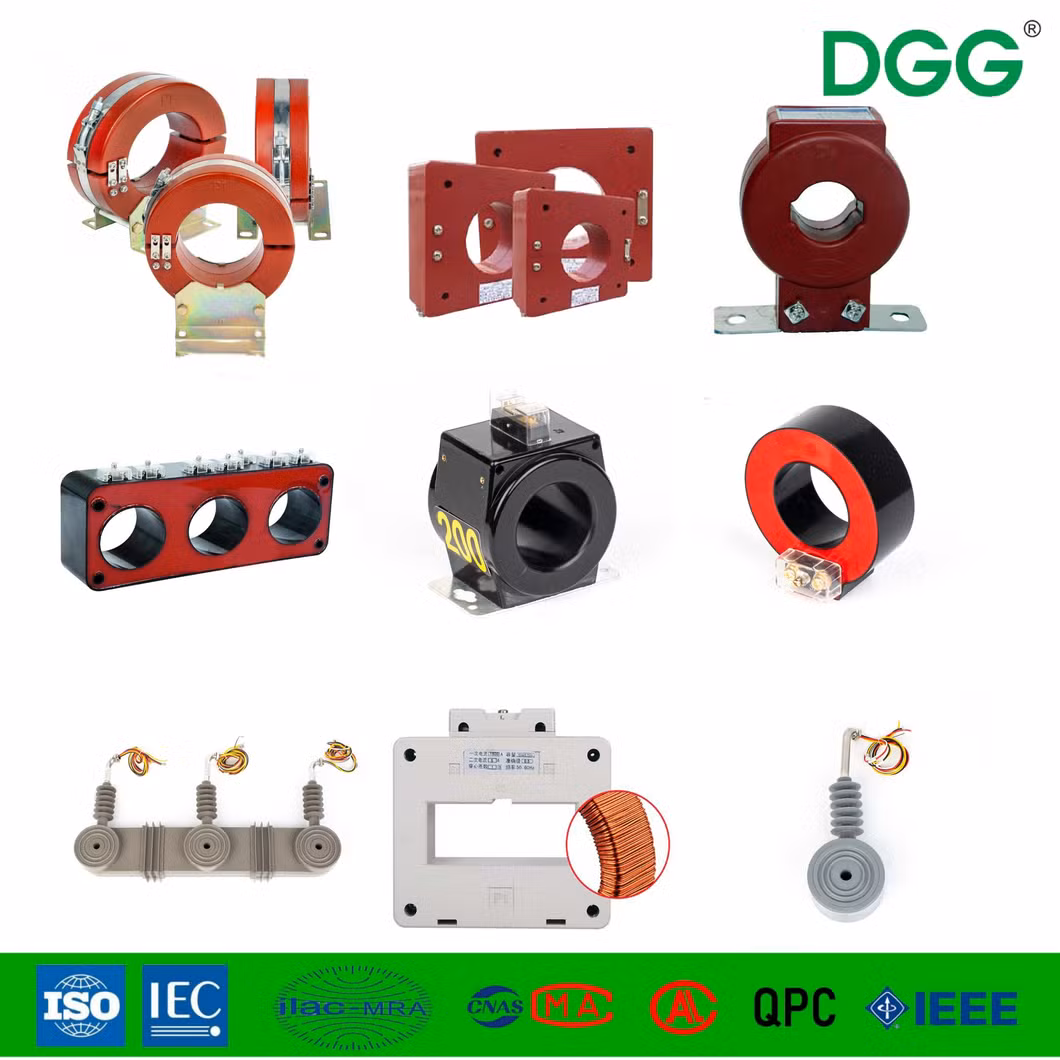

Foto del prodotto
Inglese. ADOFO MICHAEL ADJEI / BSC, MSC
Responsabile del progetto, Commercio estero e tecnologia
Denggao Electric Co. Ltd
Sede centrale: No 208 Weiwu Lu, zona di sviluppo economico. Yueqing - Cina
Siamo produttori professionali di trasformatori di corrente, trasformatori di tensione, interruttori di circuito a vuoto/raddrizzatori, interruttori di isolamento, interruttore di esclusione fusibile a caduta, limitatori di illuminazione, armadi ad alta e bassa tensione, dispositivi di misurazione, trasformatori di distribuzione di potenza, ecc.
Generale
Questo tipo di trasformatore adotta una struttura di fusione integrale, è applicabile per sistemi di potenza con frequenza nominale di 50 Hz o 60 Hz e tensione nominale fino a e compreso 0,66 kV, utilizzati per la misurazione della corrente, la misurazione dell'energia elettrica, la protezione relè, ecc.
È conforme alla specifica tecnica Q/GDW1572-2014 standard di un trasformatore di corrente a bassa tensione per la misurazione.
Ambiente di utilizzo
- Altitudine: Non deve superare i 1000 m.
- Temperatura ambiente: -5ºC~+40ºC
- Umidità relativa dell'aria:≤85%
- Sito relativo all'aria: Interno.
Parametro tecnico
- Corrente secondaria nominale: 5 A o 1 A.
- Fattore di potenza: cosφ=0.8(ritardo)
- Frequenza nominale: 50 Hz o 60 Hz
- Corrente primaria nominale, uscita nominale e livello di precisione vedere la tabella 1
- Proprietà di isolamento: L'avvolgimento primario all'avvolgimento secondario e alla terra, e l'avvolgimento secondario alla terra possono sopportare la tensione di resistenza della frequenza di potenza di 3 kV per 1 min.
| Corrente primaria nominale(A) | Uscita nominale VA | Numero di gomme | ||
| 0,2 S. | 0.5 | 1 | ||
| 5 | 5 | 5 | 5 | 30 |
| 10 | 15 | |||
| 15 | 10 | |||
| 20 | 8 | |||
| 30 | 5 | |||
| 50 | 3 | |||
| 75 | 2 | |||
| 100 | 2 | |||
| 100 | ... | ... | 5 | 1 |
| 150-250 | 5 | 5 | 7.5 | |
| 300 | ||||
| 400 | ||||
| 500-800 | 10 | 10 | 15 | |
| 1000-1500 | 20 | 20 | 30 | |
| 2000-3000 | 20 | 20 | 30 | |
Il nostro cliente
I nostri clienti si trovano in tutto il mondo.
Rapporti di prova
Tutti i prodotti sono stati sottoposti a test e certificazioni professionali.
Foto del prodotto
